雙金屬溫度計
雙金屬溫度計適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽的溫度，具有無***害、指示清晰，堅固、耐振。儀表全部采用不銹鋼材料，具有良好的防水、耐腐性能。廣泛應用于石油、化工、冶金、紡織、食品等工
- 質量穩定：實行過程質量控制，注重質量，多方面檢測！
- 合理的價格：有效的內部成本控制，降低費用，服務客戶！
- 快速交貨：完善的生產線，充足的庫存，縮短交貨時間！
- 電話：0550-2406812
- 手機：17856844858
- 郵箱：13605508812@139.com
Description
雙金屬溫度計適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽的溫度，具有無***害、指示清晰，堅固、耐振。儀表全部采用不銹鋼材料，具有良好的防水、耐腐性能。廣泛應用于石油、化工、冶金、紡織、食品等工業?？梢灾苯訙y(cè)量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。
雙金屬溫度計特點
現場顯示溫度，直觀方便
安全可靠，使用壽命長
多種結構形式，可滿足不同要求
工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
雙金屬溫度計主要技術參數
產品執行標準：JB/T8803-1998；GB3836-83
標度盤公稱直徑：60、100、150
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0％
回差：雙金屬溫度計回差應不大于基本誤差限的******值。
重復性：溫度計重復性極限范圍切應不大于基本誤差限******值的1／2。
雙金屬溫度計測溫范圍
| 測溫范圍℃ | 適應范圍 | |
| 工業、商業 | 實驗室、小型 | |
| -80-+40 | √ | √ |
| -40-+80 | √ | √ |
| 0-50 | √ | √ |
| 0-100 | √ | √ |
| 0-150 | √ | √ |
| 0-200 | √ | √ |
| 0-300 | √ | √ |
| 0-400 | √ | √ |
| 0-500 | √ | √ |
雙金屬溫度計正常工作大氣條件
| 工作場所 | 溫度 ℃ | 相對溫度 ％ |
| 掩蔽場所 | -25-+25 | 5-100 |
| 戶外場所 | -40-+85 | 5-100 |

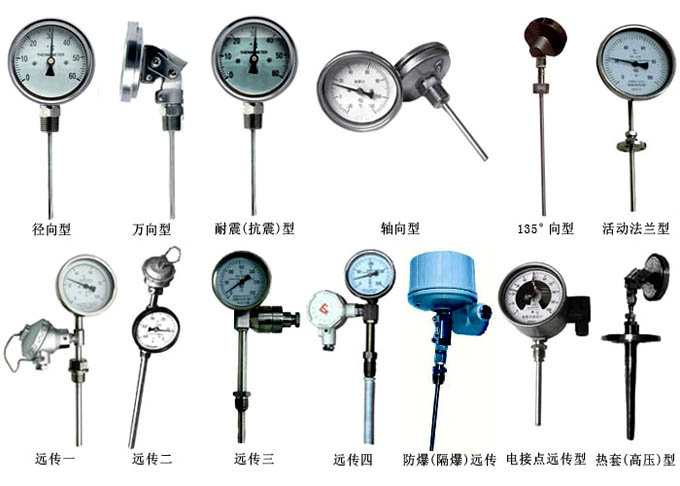

雙金屬溫度計測量端形式
外形尺寸
| 形式 | A | B | C | E | L | D |
| 軸向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 徑向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 155 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 萬向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |
命名方式
| 型號 | 說明 | ||||||||
| W | 代號 | 溫度儀表 | |||||||
| S | 金屬膨脹式 | ||||||||
| S | 感溫元件雙金屬片 | ||||||||
| X | 電接點結構 | ||||||||
| 3 | 表殼公稱直徑 | 60 | |||||||
| 4 | 100 | ||||||||
| 5 | 150 | ||||||||
| 0 | 位置特征 | 軸向(直型) | |||||||
| 1 | 徑向(角型) | ||||||||
| 2 | 135°向(鈍角型) | ||||||||
| 8 | 萬向(可調角型) | ||||||||
| 0 | 安裝固定形式 | 無固定裝置 | |||||||
| 1 | 可動外螺紋 | ||||||||
| 2 | 可動內螺紋 | ||||||||
| 3 | 固定螺紋 | ||||||||
| 4 | 固定法蘭 | ||||||||
| 5 | 卡套螺紋 | ||||||||
| 6 | 卡套法蘭 | ||||||||
| 無 | 防護形式 | 普通型 | |||||||
| W | 防護型 | ||||||||
| F | 防腐型 | ||||||||
| M | 電接點位式調節 | 上下限 | |||||||
| W | 雙上限 | ||||||||
| F | 雙下限 | ||||||||
| B | 隔爆式 | 隔爆式雙金屬 | |||||||
